Выбор компактного винтового воздушного компрессорапомогает сохранить ценное производственное пространство. Практическая компоновка также обеспечивает машине достаточно места для охлаждения, технического обслуживания и повседневного доступа. Перед заказом оцените всю зону установки, включая пространство вокруг и над шкафом. Это поможет превратить небольшую площадь оборудования в пригодную для работы инсталляцию.

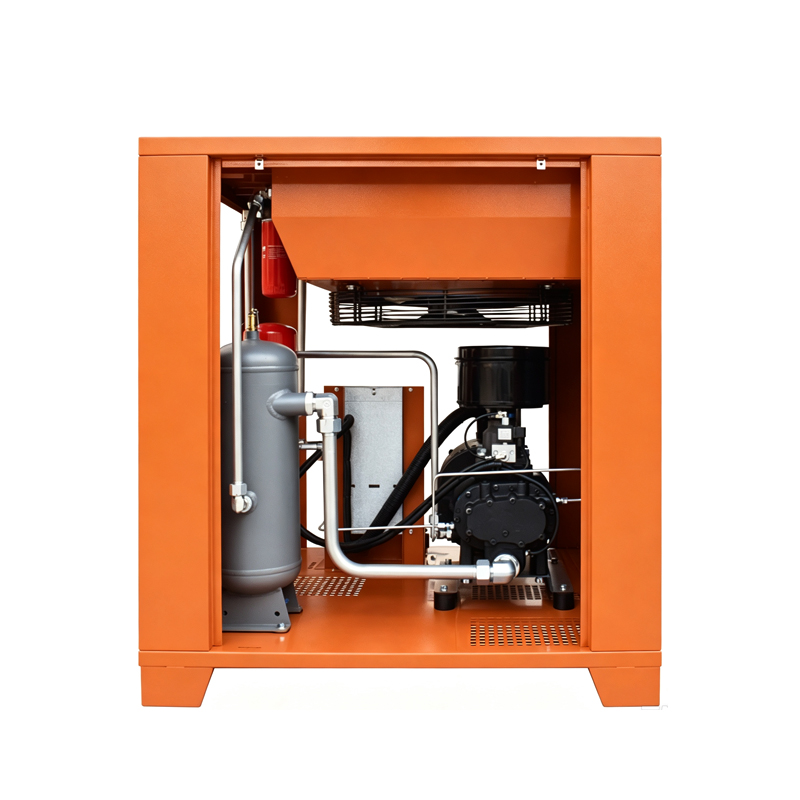

Начните с масштабированного плана этажа. HUADA SG-50одноступенчатый мощностью 37 кВтвинтовой компрессор с постоянными магнитами и с регулируемой скоростью вращения (VSD), опубликовала габаритные размеры шкафа 1000 × 1100 × 1200 мм (Д × Ш × В), что составляет площадь основания шкафа 1,10 м². Добавьте указанные на монтажном чертеже технологические зазоры и зазоры для охлаждения, характерные для данной модели. Полная установка займет больше места, чем площадь основания шкафа.

План вентиляция компрессорной вокруг пути охлаждающего воздуха. Обеспечьте подходящий приток воздуха и путь для выхода горячего воздуха наружу без его возврата к впускному отверстию для охлаждения. Сравните самые неблагоприятные ожидаемые условия на объекте с допустимым диапазоном температуры окружающей среды выбранной машины. Если предполагается использование воздуховодов, согласуйте расход охлаждающего воздуха и допустимое сопротивление воздуховодов с производителем перед подбором вентиляторов или решеток.

Для установки воздушного компрессора, спланируйте доступ для обслуживания так же тщательно, как и площадь пола. Убедитесь, что панели могут полностью открываться, расходные материалы можно заменять, а охладитель — очищать. Обеспечьте свободный доступ к контроллеру и электрическому шкафу. Оставьте пространство для перемещения инструментов и сменных компонентов, используя инструкции выбранной модели для определения требуемых зазоров.

Проверьте маршрут доставки и подключения системы перед окончательным утверждением компоновки. Измерьте дверные проемы, повороты и ограничения по высоте, а также подтвердите габариты в упаковке, способ погрузочно-разгрузочных работ и нагрузку на пол. Отметьте выпускное отверстие для воздуха, подключение питания и маршрут дренажа, а также место для любого необходимого ресивера и оборудования подготовки воздуха. Согласуйте напряжение питания, число фаз и частоту, после чего утвердите финальный монтажный чертеж для поставленной конфигурации.

Завершите планирование пространства проверкой потребности в воздухе. Сопоставьте производительность выбранной модели при требуемом давлении с нормальным и пиковым потреблением, а также подтвердите ее пригодность для вашего режима работы. Планируете новую компрессорную или заменяете существующий аппарат? Отправьте эскиз компоновки, фотографии площадки, требуемое давление, расход воздуха и параметры электропитания в компанию HUADA, чтобы запросить рекомендацию по модели и требования к установке.
