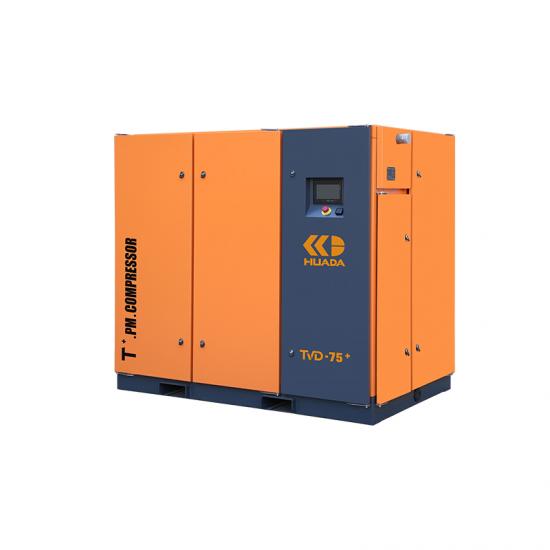

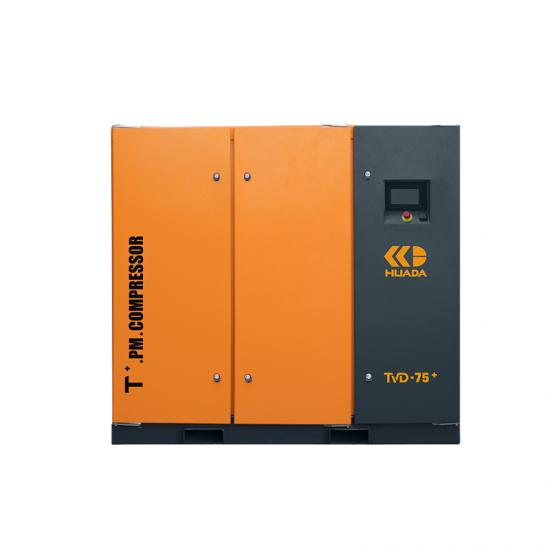

Двухступенчатый винтовой воздушный компрессор с постоянными магнитами HUADA TVD-75+ 55 кВт с регулируемой скоростью

TVD-75+ вкратце

TVD-75+ обеспечивает больше воздуха, чем TVD-60+, при том же опорном давлении и версии диапазона давления. Он разделяет габариты корпуса TVD-60+, предлагая при этом более высокий уровень производительности. Перед заказом проверьте выбранную версию, потребность в электроэнергии, вентиляцию и последующую обработку воздуха как единую спецификацию пневмосистемы.

• Фокус при выборе: Производственная сеть с повышенным потреблением, измеренные требования которой соответствуют выбранной версии.
• Фокус при обслуживании: Внутренний маслосепаратор и указанное количество смазочного материала 54 л.
• Приоритет планирования: Согласуйте электроустановку на 55 кВт, подключение G2 и воздушный поток для охлаждения аппаратного помещения.

01 Преимущества продукта

1. 12,1 м³/мин для подачи воздуха с повышенным потреблением
При давлении 0,7 МПа версия 0,6–0,8 МПа имеет показатель 12,1 м³/мин, что обеспечивает определенную точку производительности для производственных сетей с более высокими требованиями.

2. Версия с более высоким диапазоном давления и собственным номиналом производительности
Версия 0,6–1,0 МПа имеет показатель 9,6 м³/мин при давлении 0,7 МПа. Отдельный номинал помогает покупателям сопоставить производительность с предполагаемой конфигурацией диапазона давления.

3. Регулируемый приводом на постоянных магнитах электродвигатель мощностью 55 кВт
Привод регулирует скорость компрессора по мере изменения производственной потребности, поддерживая промышленную сеть с переменной нагрузкой.

4. Двухступенчатый привод без межступенчатых шестерен
Горизонтальная интегрированная трансмиссия объединяет обе ступени, причем конструкция последовательного типа позволяет избежать межступенчатых шестерен, а также связанных с ними шума шестерен и потерь при передаче.

5. Внутреннее расположение маслосепаратора
В модели мощностью 55 кВт используется внутренний маслосепаратор. Определение правильного расположения способствует планированию удобного доступа для обслуживания и процедурам замены элементов сепаратора.

6. Более высокая производительность при тех же заявленных габаритах корпуса
Модели TVD-75+ и TVD-60+ имеют размеры 2000 × 1546 × 1785 мм, в то время как TVD-75+ обладает более высокой заявленной производительностью для каждой соответствующей версии диапазона давления.

7. Конструкция с воздушным охлаждением и контролем работы
Охлаждение с помощью осевого вентилятора, специализированный дисплей управления и функции защиты двигателя поддерживают работу в аппаратном помещении. Пути охлаждающего воздуха и доступ для обслуживания должны быть учтены при проектировании установки.

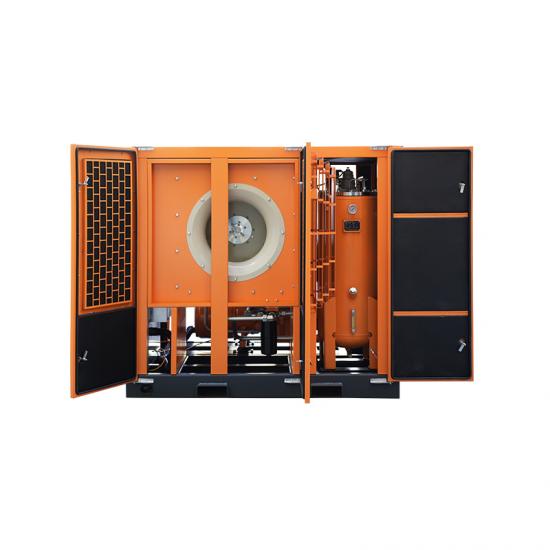

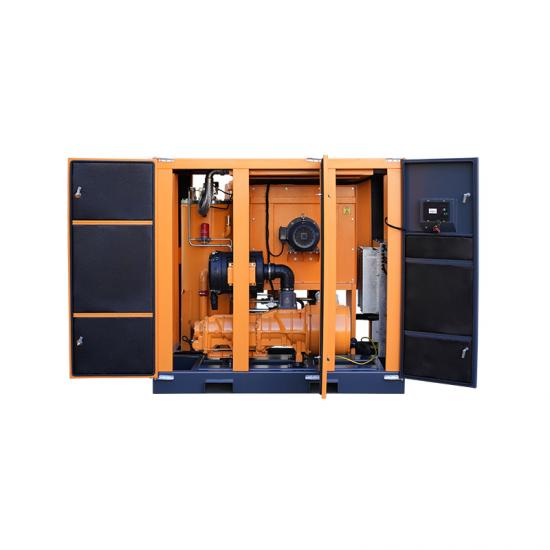

TVD-75+ с открытыми дверцами корпуса.

02 Технические характеристики

Параметр	TVD-75+
Модель	TVD-75+
Мощность двигателя	55 кВт
Заявленное давление нагнетания	0,7 МПа
Рабочий диапазон 0,6–0,8 МПа	Подача воздуха при 0,7 МПа: 12,1 м³/мин Заявленная скорость вращения двигателя: 3000 об/мин
Рабочий диапазон 0,6–1,0 МПа	Подача воздуха при 0,7 МПа: 9,6 м³/мин Заявленная скорость вращения двигателя: 2550 об/мин
Электропитание	380-400 В / 50 Гц
Способ пуска	Частотно-регулируемый пуск
Способ охлаждения	Воздушное охлаждение с осевым вентилятором
Компоновка привода	Горизонтальная двухступенчатая интегрированная трансмиссия
Количество смазочного материала	54 л
Заявленный уровень шума	78 ± 2 дБ(А)
Габариты (Д × Ш × В)	2000 × 1546 × 1785 мм
Масса	1560 кг
Подключение выхода воздуха	G2
Маслоотделитель	Внутренний маслоотделитель

Производительность по воздуху указана для давления 0,7 МПа. Два значения производительности и частоты вращения относятся к версиям для разных диапазонов давления; они не представляют собой диапазон от минимума до максимума для ПЧ. Уточните производительность при требуемом рабочем давлении и проверьте электрические характеристики для заказываемого устройства. Условия измерения шума здесь не указаны; запрашивайте применимые условия испытаний при сравнении оборудования.

03   Проверьте соответствие условиям вашего объекта

Производственные потребности: Укажите типичный и пиковый расход воздуха, количество рабочих смен и любые планируемые расширения производства.

Проектирование электроснабжения и вентиляции: Учтите требования к двигателю 55 кВт, доступный источник питания и путь потока охлаждающего воздуха через помещение.

Интеграция системы: Подтвердите выбор ресивера, осушителя и фильтров, труб G2 и доступ для обслуживания внутреннего маслоотделителя.

Качество воздуха: Определите требуемое качество воздуха и выберите соответствующим образом ресивер, осушитель и фильтры. Данный компрессор с впрыском масла не является безмасляным.

04   Информация о закупке

Перед заказом	Что необходимо подтвердить
Коммерческое предложение и количество	Укажите требуемое количество, пункт назначения, рабочее давление и расход воздуха. Подтвердите минимальный объем заказа и цену в коммерческом предложении.
Выбранная конфигурация	Подтвердите версию диапазона давления, электропитание, состав оборудования для подготовки воздуха и любые требования к мониторингу.
График поставки	Подтвердите график поставки для выбранной конфигурации и объема заказа.
Требования к проекту	Опишите любые требования к монтажу, интерфейсу управления или другие специфические требования проекта для оценки.
Условия заказа	Подтвердите оплату, отгрузку, гарантию и объем послепродажного обслуживания в согласованных документах заказа.

05 Производство и документация

Ознакомьтесь с производственными мощностями компании HUADA и запросите техническую документацию, соответствующую выбранной вами конфигурации и месту назначения.

Посмотреть наш завод
Изучить квалификационные документы

06 Часто задаваемые вопросы

Доступна ли производительность 12,1 м³/мин при любом давлении?
Нет. Это заявленная производительность при 0,7 МПа для версии на 0,6–0,8 МПа. Версия на 0,6–1,0 МПа имеет производительность 9,6 м³/мин при 0,7 МПа. Запросите данные для других рабочих давлений.

Использует ли эта модель внешний сепаратор?
Нет. Для модели мощностью 55 кВт указан внутренний масляный сепаратор. Уточните доступ для обслуживания и применимую процедуру техобслуживания для поставляемого устройства.

Можно ли включить удаленный мониторинг?
Серия TVD+ обеспечивает облачный мониторинг работы, оповещения о неисправностях и напоминания о техобслуживании. Подтвердите наличие шлюза, подключения и доступности сервиса для заказанной конфигурации и пункта назначения.

07 Обсудите ваши требования к сжатому воздуху

Отправьте требуемое давление, потребность в воздухе, часы работы, электропитание, количество и пункт назначения. Укажите условия на объекте и требования к качеству воздуха, чтобы мы могли обсудить с вами конфигурацию TVD-75+.
